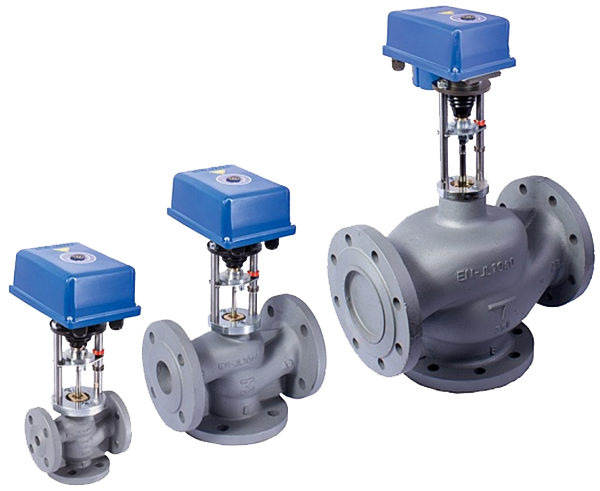

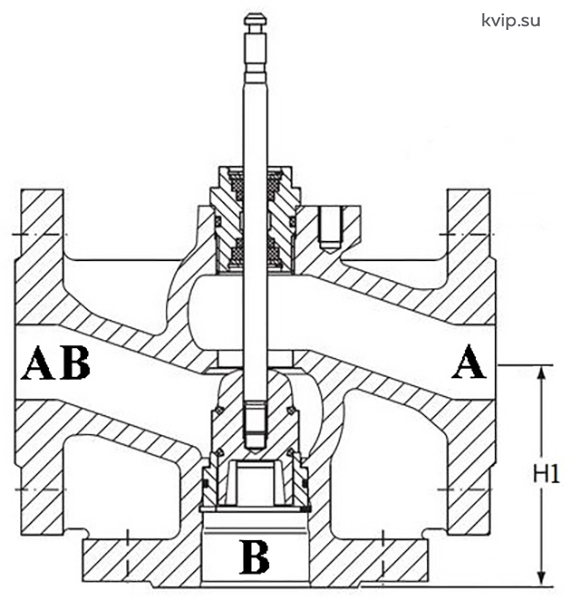

Описание и назначение ВКТР трехходового регулирующего клапана с электроприводом
Клапаны регулирующие трехходовые ВКТР применяются для для изменения расхода негорючих, взрывобезопасных, нетоксичных жидких сред, в том числе воды, водных растворов этиленгликоля и пропиленгликоля с концентрацией до 50 %, протекающих по трубопроводам различного назначения при давлении не более 1,6 МПа и температуре не более 150 °С.Клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом -220 В, 50 Гц (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом -24 В (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием -220 В, 50 Гц или -24 В, 50 Гц;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с универсальным управлением (аналоговым и трехпозиционным), с питанием -220 В, 50 Гц или -24 В, 50 Гц.

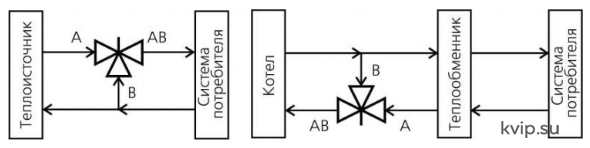

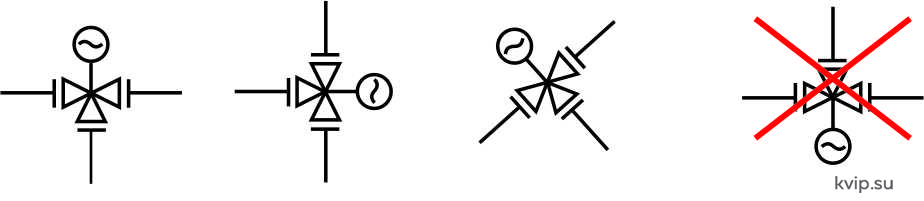

Регулирующие клапаны с ЭИМ устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых, производственных и административных зданий, центральных тепловых пунктах (ЦТП), котельных и других объектах, на которых производится, распределяется или потребляется тепловая энергия, а так же производится подготовка, распределение или потребление холодной или горячей воды.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?

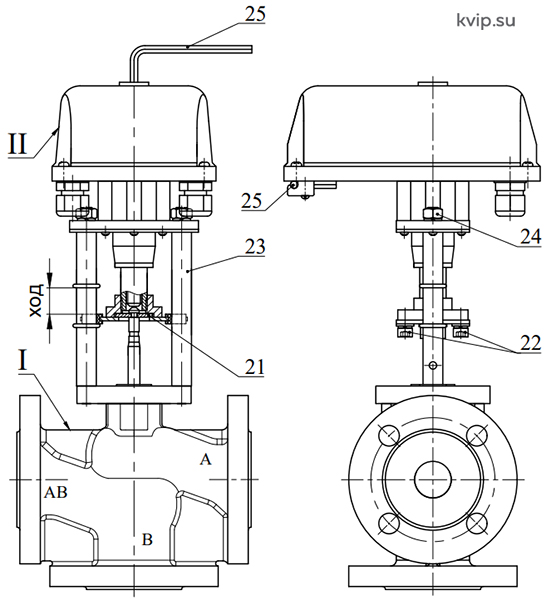

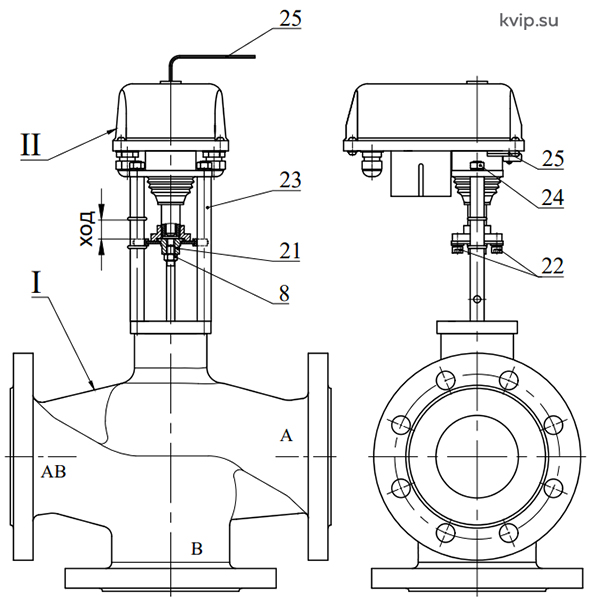

Технические характеристики ВКТР трехходового регулирующего клапана с электроприводом
| Наименование параметров | Значение параметров | ||||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|
Условная пропускная способность Kvy, м³/ч* |
0,63 1,25 1,6 2,5 4 |
5 6,3 |
8 10 |
12,5 6 |
20 25 |
32 40 |
50 63 |
80 100 |
125 160 |
250 | 315 |
315 400 500 630 |
400 500 630 800 1000 |
630 800 1000 1250 |
|
| Пропускная характеристика | А-АВ - равнопроцентная; В-АВ - линейная | ||||||||||||||
| Ход штока | 14 | 14 | 14 | 14 | 14 | 14 | 30 | 30 | 30 | 50 | 50 | 60 | 80 | 80 | |
| Температура рабочей среды | от +1 до +150°С | ||||||||||||||
| Номинальное давление PN, МПа | 1,6 | ||||||||||||||
|
Строительная длина, мм |
130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |
| Высота клапана с приводом, мм, не более | 330 | 345 | 355 | 385 | 395 | 405 | 485 | 505 | 535 | 630 | 660 | 1180 | 1280 | 1420 | |
| Масса клапана с приводом, кг, не более | 7 | 8 | 9 | 11 | 13 | 15 | 24 | 28 | 40 | 66 | 86 | 240 | 300 | 390 | |
| Максимальный перепад давления, закрываемый ЭИМ, МПа** | ЭИМ ВЭП-ХХХ-700/63-20 | 1,6 | 1,0 | 0,7 |
|
|
|
|
|
|
|
|
|
|
|
| ЭИМ ВЭП-ХХХ-1600/63-20 |
|
1,6 | 1,6 | 1,0 | 0,6 | 0,4 |
|
|
|
|
|
|
|
|
|
| ЭИМ ВЭП-ХХХ-2700/100-32 |
|
|
|
|
|
|
0,7 | 0,5 | 0,3 |
|
|
|
|
||
