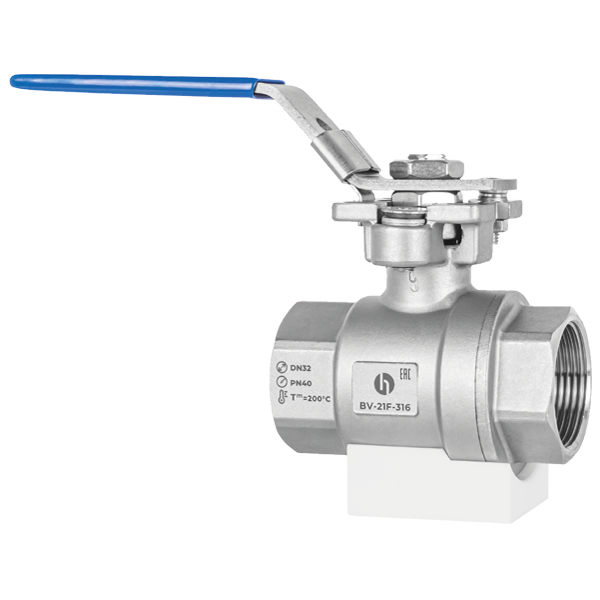

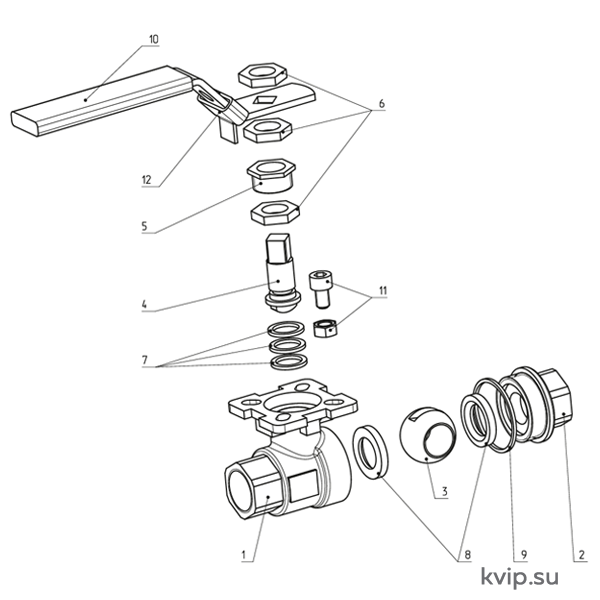

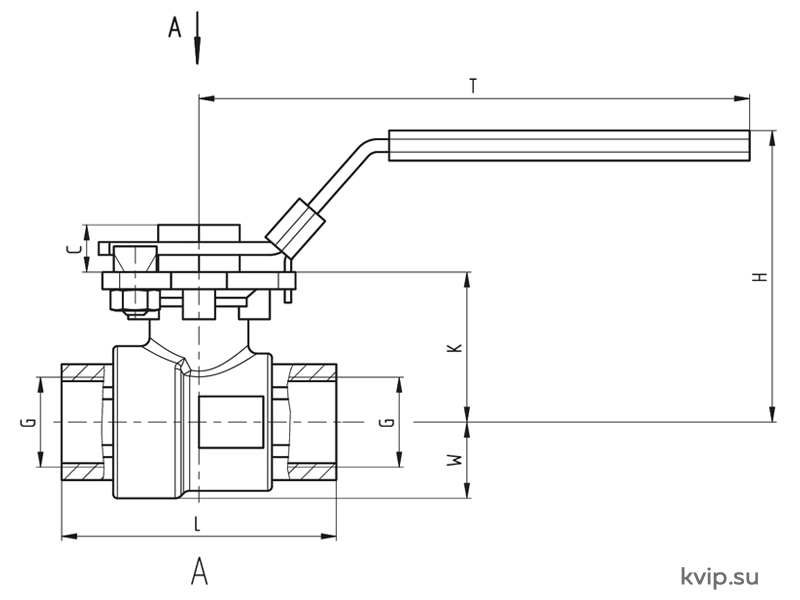

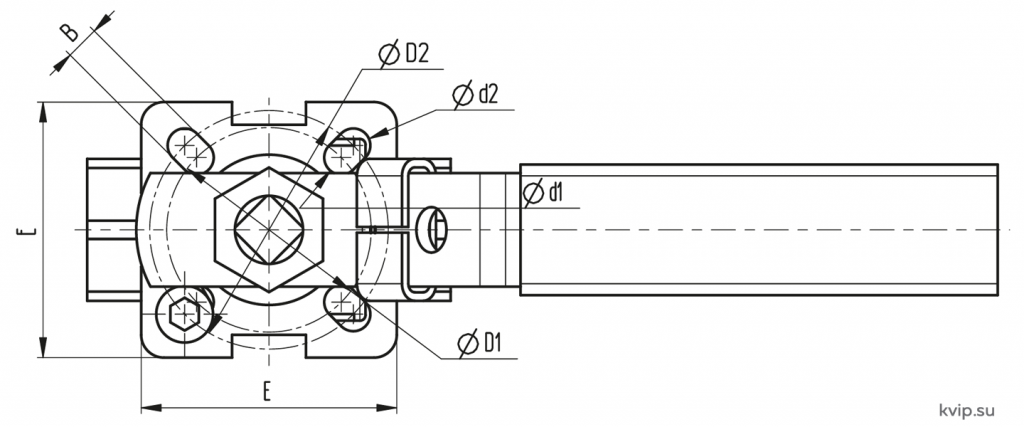

Кран шаровой Helver BV-21F
Тип изделия: Кран шаровой
Серия: Helver BV
Наименование: BV-21F-316-15 Кран шаровой Helver двухсоставной резьбовой ½" PN40 бар Тmax= + 200°С;
Корпус: нержавеющая сталь AISI316, с площадкой по ISO-5211
Общие технические характеристики
|
Общие параметры клапана |
|
|
Диаметр номинальный (DN), мм |
15-65 (½" - 2½") |
|
Давление номинальное (PN), бар |
40 (для DN15-50) |
|
16 (для DN65) |
|
|
Тип присоединения |
резьбовой G (ГОСТ 6357, ISO 228) |
|
Стандарт фланца для присоединения пневмопривода |
ISO 5211 |
|
Параметры рабочей среды |
|
|
Рабочая среда |
Воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана* |
|
Максимальная температура, °С |
200 |
|
Минимальная температура, °С |
-60 (не допускается замерзание/кристаллизация рабочей среды в корпусе крана) |
|
Материалы основных деталей клапана |
|
|
Корпус крана |
Нержавеющая сталь AISI 304/AISI 316 |
|
Шар |
Нержавеющая сталь AISI 304/AISI 316 |
|
Уплотнение шара |
PTFE |
|
Показатели надежности** |
|
|
Средний срок службы до списания (не менее, лет) |
10 |
|
Средняя наработка на отказ (не менее, часов) |
15,000 |
|
Назначенный ресурс, циклов |
100,000 |
*Рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы.
**Фактический ресурс крана и наработка до отказа зависят от условий эксплуатации.

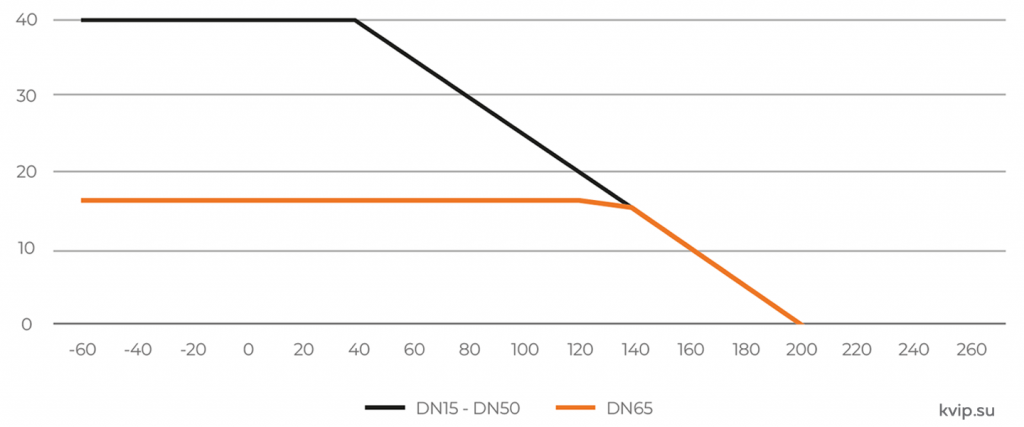

Диаграмма рабочей области крана «Температура/Давление»
Важно: условное давление PN и максимальная температура Тmax крана не являются одновременными характеристиками. При использовании кранов необходимо пользоваться диаграммой рабочей области «Температура/Давление».
Таблица пропускной способности и крутящий момент клапанов
|
Коэффициент пропускной способности и крутящий момент клапанов |
|||
|
Модель |
DN, мм |
Коэффициент пропускной способности (Kvs), м3/ч |
Крутящий момент, Нм* |
|
BV-21F- ... - 15 |
15 |
19 |
7 |
|
BV-21F- ... - 20 |
20 |
43 |
8 |
|
BV-21F- ... - 25 |
25 |
69 |
11 |
|
BV-21F- ... - 32 |
32 |
86 |
18 |
